▌第五章：高階測試探針卡

在處理龐雜的半導體技術進程時，運用減法思維過濾掉市場雜訊，才能精準捕捉具備長線爆發力的結構性趨勢。

在先進封裝極端複雜的工序中，容錯率幾乎為零。試想，如果由 10 顆甚至更多高價小晶片（ Chiplets ）組成的 2.5D / 3D 異質封裝體，其中只要有一顆存在微小的邏輯或記憶體缺陷，整個價值數千美元的先進封裝模組在最終測試時就會被判定報廢。特別是隨著 AI 加速器、5G 通訊、高效能運算（ HPC ）與車用電子需求的爆發，單一設備內的晶片數量與複雜度急速上升，使前期缺陷防範的成本變得非常高昂。

① 產業趨勢：測試重心的戰略性前移

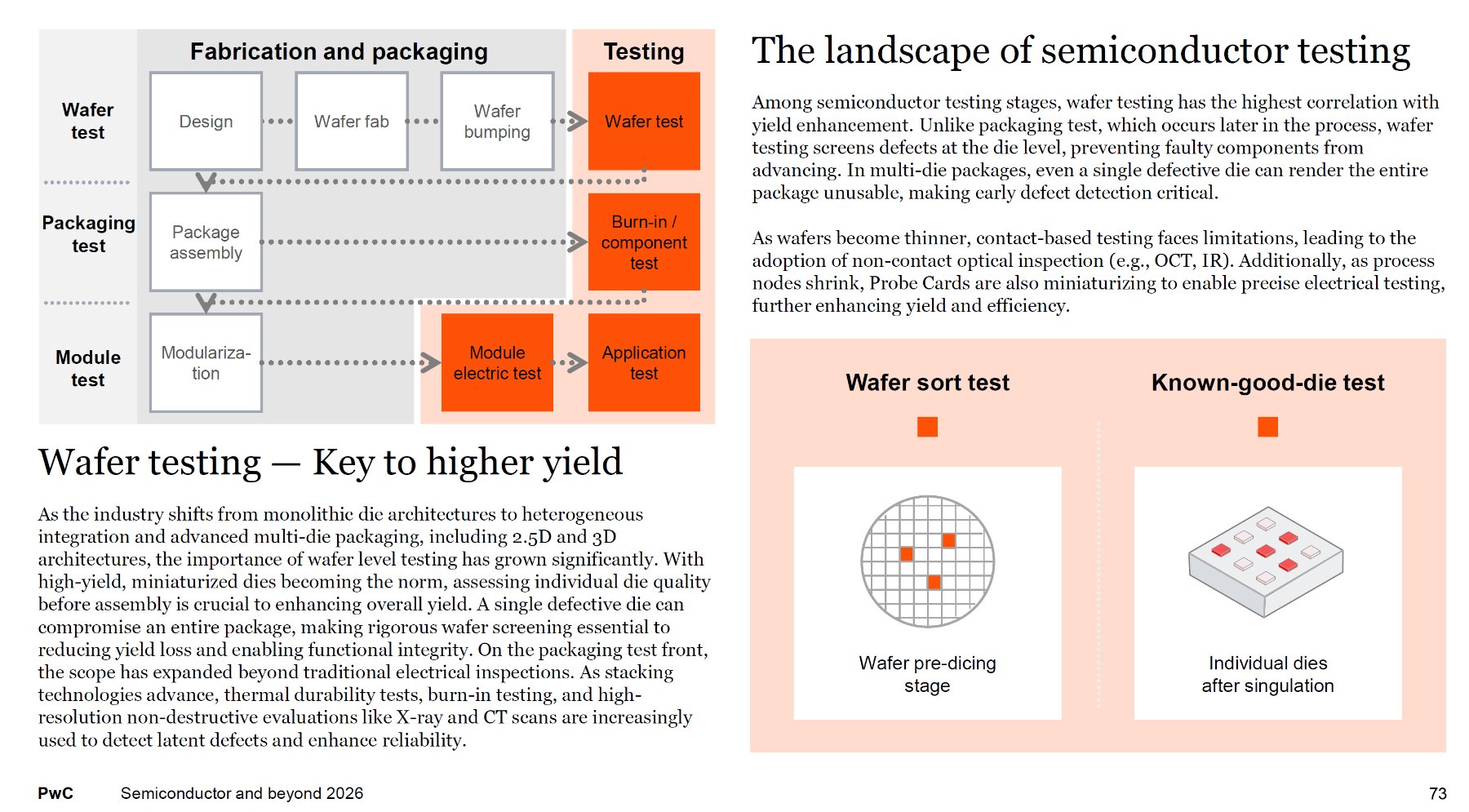

這項痛點正在驅動產業變革。根據 PwC 最新發布的《 Semiconductor and beyond 2026 》報告指出，隨著半導體產業從單一晶片（ Monolithic die ）架構轉向異質整合與先進多晶片封裝（ 包含 2.5D 和 3D 架構 ），晶圓級測試（ Wafer-level testing ）的重要性已顯著提升。

過去依賴封裝後測試（ Package Test ）的傳統模式已難以控制成本，因為晶圓級測試能在晶粒階段就篩選出缺陷，防止故障元件進入後續製程。

PwC 報告進一步強調，在多晶片封裝架構下，即便是一顆微小的缺陷晶粒，也足以讓整個封裝體完全失效。因此，在進入組裝前評估個別晶粒的品質，對於提升整體良率至關重要。嚴格的晶圓篩選成為減少良率損失並確保功能完整性的必要手段。每一顆進入封裝的晶片都必須是完美無瑕的「 已知良好晶粒 」（ KGD，Known Good Die ），這正是保障先進封裝投資回報率的核心防線。

② 成長動能：垂直 MEMS 探針卡的爆發

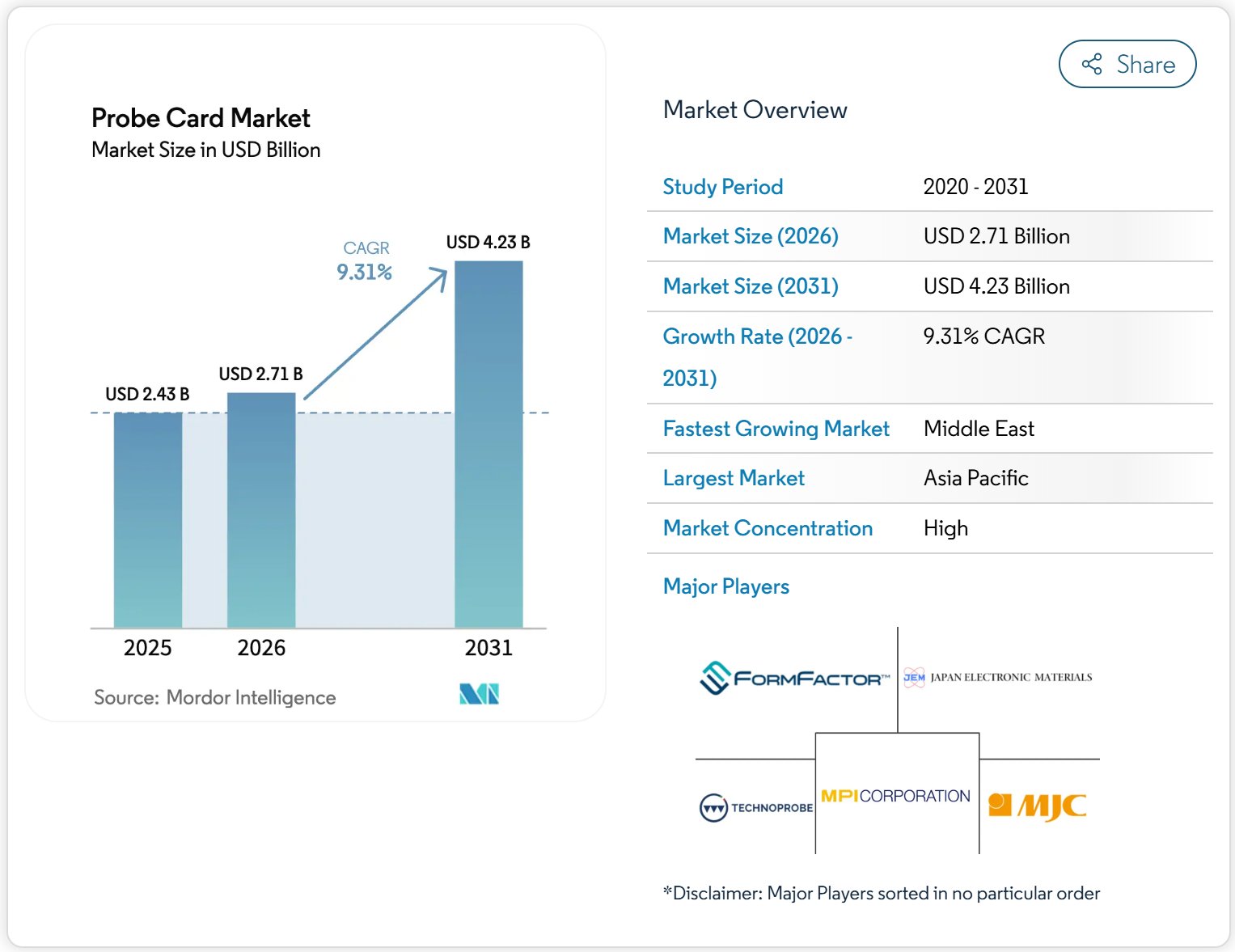

市場數據也印證這項趨勢的強勁動能。全球探針卡市場規模預計將從 2026 年的 27.1 億美元，上升至 2031 年的 42.3 億美元，CAGR 達 9.3%；另一份涵蓋更廣應用的報告則指出，市場規模有望於 2032 年達到 79.5 億美元，CAGR 高達 10.8%。

延伸閱讀：PROBE CARD MARKET SIZE & SHARE ANALYSIS – GROWTH TRENDS AND FORECAST ( 2026 – 2031 )

延伸閱讀：Global Probe Card Market Poised for Strong Growth as Semiconductor Testing Demand and Advanced Chip Architectures Accelerate

在晶圓級測試中，探針卡扮演著連接測試機台與微小晶片接腳的實體橋樑。隨著製程向 5 奈米以下節點（ 例如 Gate-All-Around 架構與背面供電技術 ）推進，晶片微縮與互連密度大幅增加。

PwC 報告點出，為了實現更精密的電氣測試，探針卡也正在持續微型化，以進一步提升良率與效率。這項技術演進宣告了傳統懸臂式（ Cantilever ）探針卡已難以應付未來挑戰，市場需求正全面轉向針對 2.5D / 3D 封裝架構及極細微間距互連的「 垂直微機電系統（ Vertical MEMS ）探針卡 」。分析預估，針對 5 奈米以下先進節點與 Chiplet 互連間距的垂直 MEMS 探針卡，至 2031 年將維持高達 10.6% 的 CAGR。

③ 競爭優勢：深厚的技術與利潤護城河

特別是在 AI 高速運算的環境中，新型垂直 MEMS 探針卡的規格面臨挑戰。它們不僅需要支援 60 微米以下的超細間距與高頻高速傳輸（ 例如 AI 晶片所需的 112 Gbps 速率 ），以確保極低的訊號干擾；更需要具備頂尖的電源傳輸能力，以承受極高的電流與功率負荷。同時，還必須保證在高溫環境下進行千萬次接觸的物理耐久度。

這項技術不僅需要深厚的材料冶金科學基礎，更考驗微米級的精密加工能力。各種嚴苛條件相互交織，為頂尖的探針卡供應商築起極高的轉換成本與利潤護城河。從這套嚴謹的商業邏輯來看，高階探針卡已不再只是測試耗材，而是 AI 基礎設施擴建浪潮中，具備高度戰略價值的關鍵零組件。

---

▌第六章：特用化學品與封裝材料

先進製程與高階封裝之所以能順利推進，背後依靠的是一場微觀世界中的化學戰爭。隨著極紫外光（ EUV ）微影技術的全面普及，以及 3D 封裝中複雜的多重曝光、蝕刻與清洗製程，大幅提升對超高純度、客製化配方的半導體特用化學品與先進材料的需求。生成式 AI 對高效能晶片的龐大需求，直接轉化為對專用製造化學品的高消耗量。

① 產業趨勢

先進邏輯晶片與 HBM 記憶體的製造過程中，光阻劑（ Photoresist ）、先進濕式清洗劑、原子層沉積（ ALD ）前驅物、高選擇性蝕刻液等化學材料，便扮演著決定最終良率的關鍵。全球光阻劑化學品市場預期將以 5.9% 的年增長率，從 2026 年的 57 億美元穩定成長至 2031 年的 76 億美元。

延伸閱讀：Photoresist Chemicals Market expected to reach USD 7.60 billion by 2031

在 3D 堆疊與異質整合架構（ 例如 CoWoS、SoIC ）中，算力密度的激增無可避免帶來熱力學與物理應力挑戰。為了突破散熱瓶頸並大幅提升高階晶片長時間運行的可靠度，市場對於具備高導熱性的底部填充劑（ Underfill ）、先進導熱介面材料（ TIM ）與新型重分佈層（ RDL ）合金材料的需求，已從過去的「 加分項 」轉變為迫切的「 剛性需求 」。

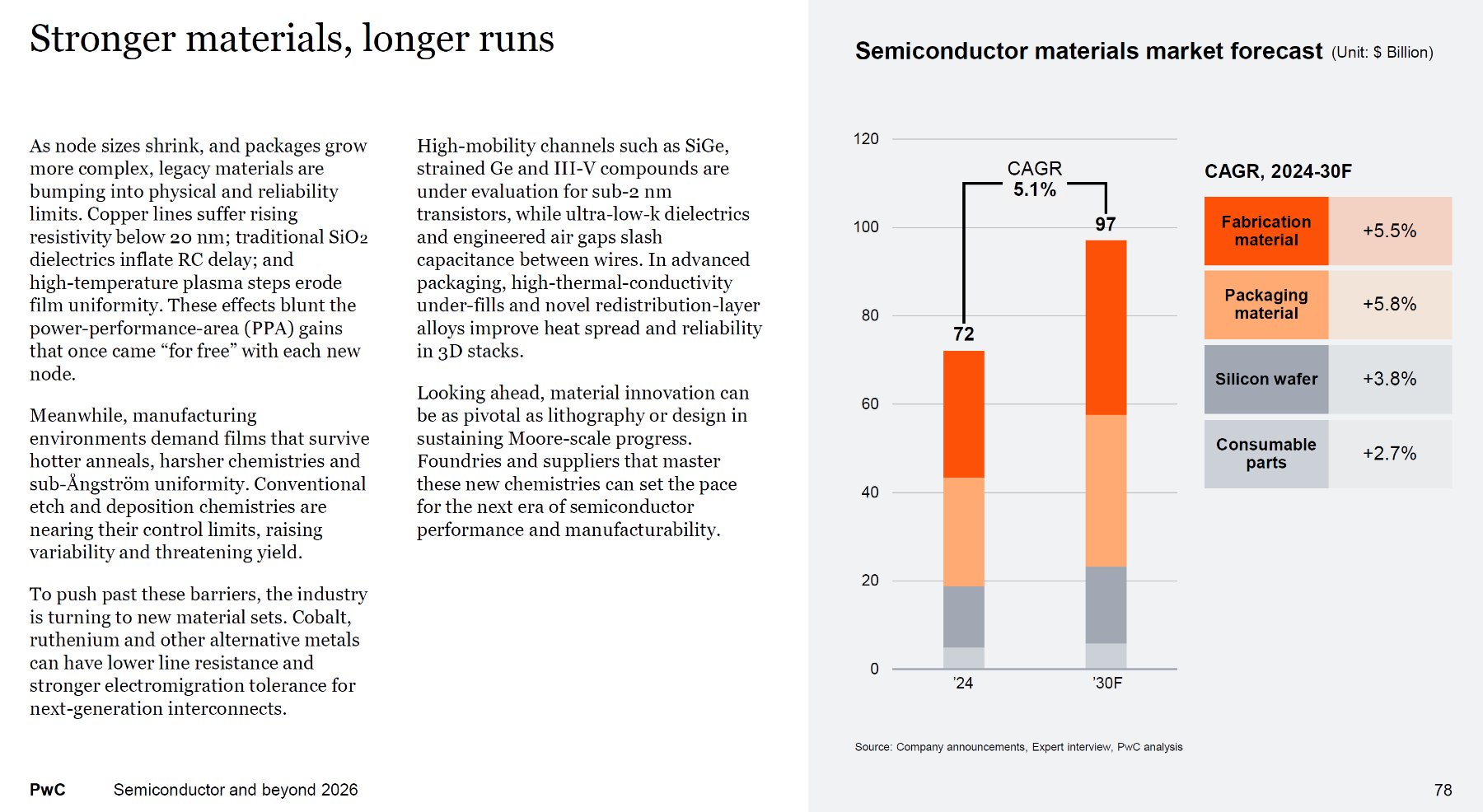

從上方圖表的宏觀數據來看，整體半導體材料市場正處於穩健擴張的軌道，預計將從 2024 年的 721 億美元成長至 2030 年的 1,000 億美元；其中，晶圓製造材料 & 封裝材料將 分別維持 5.5% & 5.8% 的 CAGR。

若進一步將目光聚焦於包含封裝載板材料、高階 Underfill、TIM 在內的「 全球先進封裝材料 」市場，成長斜率更為陡峭。該領域預期將以高達 11% 的 CAGR，由 2024 年的 124 億美元，一路翻倍飆升至 2034 年的 268 億美元。這正是我們在檢視整條半導體供應鏈時，必須緊盯的成長核心。

延伸閱讀：Semiconductor Advanced Packaging Materials Market Growth Analysis, Dynamics, Key Players and Innovations, Outlook and Forecast 2026-2032

---

▌第七章：關鍵圖表指引

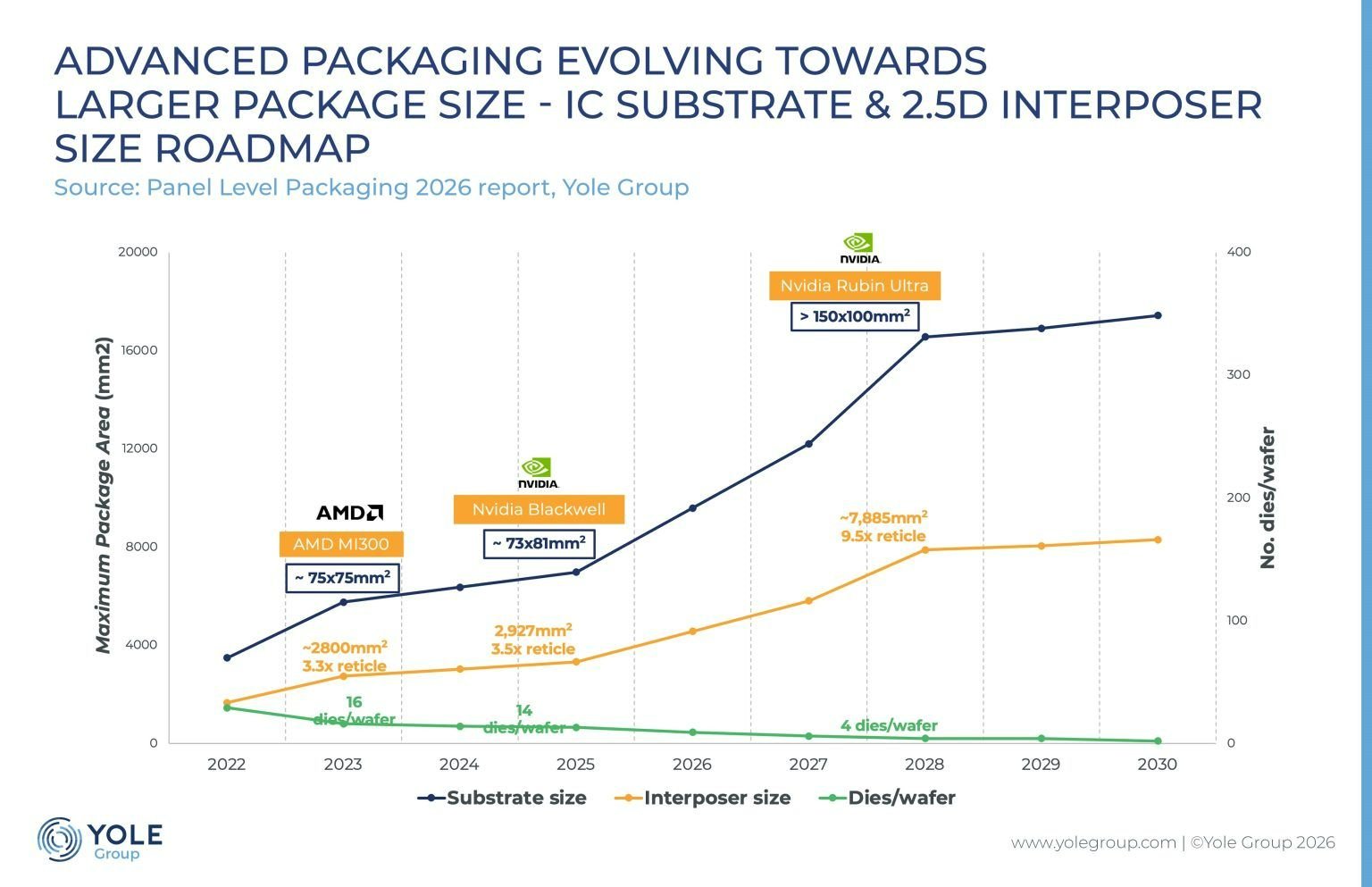

① 傳統 12 吋晶圓的物理極限與成本失控

圖表底部的綠色曲線，直接點出傳統晶圓級封裝（ WLP ）的致命傷，也就是面積利用率的崩盤。隨著 AI 晶片尺寸不斷放大，在圓形的 12 吋晶圓上切割巨型的方形晶片，會產生很高比例的邊緣廢料。

從數據來看，當發展至 2028 年的 Nvidia Rubin Ultra 世代（ 封裝面積大於 150x100mm² ），一整片昂貴的 12 吋晶圓預估只能產出 4 顆晶片。這種面積利用率的大幅下滑，讓製程成本飆升。因此，將載板從「 圓形 」轉換為「 大面積方形 」的面板級封裝（ PLP ），藉此將面積利用率大幅拉升，已不是單純的降本選項，而是維持 AI 算力發展的硬性需求。

② 突破光罩極限

圖表中間上升的黃色曲線，說明中介層（ Interposer ）尺寸的急速擴張。當封裝面積突破傳統光罩尺寸的極限，如果繼續沿用現有的矽基材料，就必須透過多次曝光與拼接，這會面臨良率下滑與成本高昂的雙重壓力。

這正是產業界加速佈局「 玻璃基板 」的核心考量。玻璃材料不僅具備更好的平整度與熱穩定性，且更適合在大面積的方形載板上進行高密度互連製程。未來兩到三年，誰能在這場材料升級中率先突破良率瓶頸，誰就能搶下高階封裝的關鍵技術門票。

③ 精準鎖定設備重估潮

透過這張藍圖的時間軸，我們可以清楚抓出資金輪動的節奏。

圖表預期 2029 年為代工龍頭全面導入相關技術的時間點。但是，在硬體科技股的歷史經驗中，資本市場的折現通常會提前 1.5 – 2 年發動。這代表 2027 到 2028 年，將是相關供應鏈（ 特別是先進封裝設備與特用材料 ）進入價值重估的主升段。2026 年的當下正處於設備早期驗證的階段，這正是我們運用減法哲學、濾除市場雜訊，提前佈局長線標的的最佳時機。

---

▌第八章：台美股最有價值的子產業方向

① 美股

美國在全球半導體產業鏈中的絕對核心優勢，深植於對基礎科學研發、底層架構軟體標準以及極端精密製造設備的壟斷性。在美股市場中，最具獲利爆發力與定價權的子產業集中在以下四大領域：

➤ 矽光子 & CPO 核心矽智財（ IP ）及電子光學設計自動化（ EPDA ）

如第三章所述，光學運算是突破銅線傳輸極限與熱功耗瓶頸的唯一解藥。但在次微米級別的光學設計世界中，最大的利潤並不落在負責實體製造的代工廠，而是由掌握核心智財（ IP ）、能將複雜光電引擎與邏輯晶片無縫整合的無廠半導體（ Fabless ），以及提供電子光學設計自動化（ EPDA ）軟體的供應商，穩站利潤金字塔的絕對頂端。

這類企業完美詮釋「 無重資產 」的商業模式，它們不承擔龐大的資本支出與良率折損風險，販賣的是「 通訊標準法則與設計工具 」，享有極致的毛利率與定價權。

Broadcom ( AVGO ) & Marvell ( MRVL )： 除了寡占全球 AI 伺服器後端網路的交換器晶片與 PAM4 光學 DSP（ 數位訊號處理器 ）之外，這兩大巨頭真正的護城河，在於掌握雲端巨頭發展客製化晶片（ ASIC ）所需的底層高速傳輸 IP。

在 CPO 技術規格確立的關鍵過渡期，它們實質上正主導著未來資料中心光電互連的標準協議，客戶轉換成本極高。

Synopsys ( SNPS )： 在矽光子領域，傳統的 EDA 必須升級為能同時處理電子與光子物理特性的 EPDA 工具。Synopsys 憑藉早期的戰略佈局，已與頂尖晶圓代工廠（ 台積電等 ）深度綁定，將軟體直接寫入光子製程設計套件（ PDK ）的標準流程中。

這層生態系壁壘，成為全球所有 CPO 與矽光子晶片研發過程中，絕對無法避開的「 底層收費站 」。

➤ 超精密後段設備 & 次奈米度量檢測系統

當亞洲晶圓代工廠執行極度複雜的「 混合鍵合（ Hybrid Bonding ） 」與 2.5D / 3D 封裝時，依賴的「 武器 」絕大多數來自歐美巨頭。雖然負責物理疊加的固晶機台（ Die Bonder ）多由歐洲大廠壟斷，但要讓兩塊晶粒達到原子等級的無縫接合，必須依靠嚴苛的晶圓表面前置處理。

同時，由於異質封裝的製程成本高昂，不允許任何微小瑕疵的存在，具備次奈米級缺陷檢測能力的度量設備公司，將充分享受 AI 晶片廠「 良率焦慮 」所帶來的龐大訂單溢價。

Applied Materials ( AMAT )： 應用材料不僅是全球半導體設備龍頭，更壟斷混合鍵合前置階段不可或缺的化學機械平坦化（ CMP ）與電漿活化設備。它是歐洲固晶設備龍頭 Besi 的獨家戰略研發夥伴，掌握著先進封裝「 前置準備 」的絕對定價權。

KLA ( KLAC ) & Onto Innovation ( ONTO )： 壟斷先進封裝所需的次奈米級光學 & 電子束度量檢測設備，是守護良率的最終防線。

➤ 資料中心熱能編排軟體、數位孿生與主動式液冷基礎設施生態系

隨著單機櫃功耗突破 1MW 關卡，單純販售散熱風扇或被動金屬管件的硬體商，容易陷入規格迭代與價格戰的微利代工紅海。美股在散熱領域最具投資價值的方向，是那些能夠提供「 全方位液冷系統整合架構 」，並深度結合「 熱能數位孿生（ Digital Twin ）& AI 監控軟體 」的企業。

這類企業將傳統的被動冷卻硬體，轉化為可編程的軟體服務（ SaaS ）與授權模式，透過調配冷卻液流量、預測設備壽命與全機房熱能模擬，與全球雲端巨頭形成極強的生態系黏著度與高額經常性收入。

Vertiv ( VRT )： 全球資料中心基礎設施的絕對龍頭。它不只銷售液冷分配單元（ CDU ），最大的護城河在於將「 高壓電源管理、液冷系統與資料中心基礎設施管理（ DCIM ）軟體 」進行統包，吃下雲端巨頭建置 AI 機房最核心的預算。

Cadence ( CDNS ) & Ansys ( ANSS )： 掌握散熱生態系最頂端的「 熱能模擬與多物理量運算 」軟體寡占。在先進液冷機房與 AI 晶片實體建置前，必須依賴這兩大巨頭的軟體進行 3D 氣流、流體力學與熱應力分析。

它們本質上是散熱領域的 EDA，享有高軟體毛利率與定價權。（ Cadence 正持續擴張多物理量模擬版圖，而 Ansys 則是工程模擬的黃金標準。 ）

nVent Electric ( NVT )： 在實體液冷架構中，除了 CDU，負責機櫃內高階液冷分歧管（ Manifold ）與精密冷卻外殼的 nVent 扮演關鍵角色。它與 Nvidia 保持緊密的技術合作，專注於「 高密度液體佈線與電氣安全保護 」的系統整合能力，在硬體端具備高轉換成本。

➤ 奈米級特用化學品、微污染控制與高階電鍍（ Plating ）配方生態系

隨著製程進入埃米（ Angstrom ）世代以及異質封裝線寬的極度微縮，決定最終晶片良率的關鍵，已經從單純的「 物理機台精度 」延伸到「 化學材料的極端純度 」。這個領域涵蓋 EUV 曝光所需的高純度沉積前驅物、混合鍵合（ Hybrid Bonding ）中的 CMP 研磨液、高頻寬記憶體（ HBM ）的特製底部填充劑，以及先進封裝中極其關鍵的 RDL（ 重新佈線層 ）電鍍化學液。

這些跨國材料與化學巨頭，憑藉數十年無數次試錯累積下來的分子級配方專利庫，與頂尖晶圓代工廠建立深厚的材料與設備協同最佳協作歷史。在這種極度畏懼良率折損的製程中，晶圓廠一旦採用便絕不輕易更換供應商，這創造極高的客戶轉換成本與近乎無限的經常性耗材收入，是亞洲新進競爭者短期內絕難跨越的深厚護城河。

Entegris ( ENTG )： 全球高階半導體材料與「 極端純度微污染控制過濾系統 」的寡占者。在併購 CMC Materials 後，它更壟斷先進製程與封裝不可或缺的化學機械平坦化（ CMP ）研磨液，掌控極強的耗材定價權。

MKS Instruments ( MKSI )： 常被市場低估的設備與材料隱形巨頭。它透過併購德國電鍍化學品霸主 Atotech（ 阿托科技，全球先進封裝 Plating 領域的核心供應商 ），成功將雷射打孔設備與高階電鍍配方完美整合。在先進封裝與 PLP 的 RDL 銅柱（ Copper Pillar ）生長製程中，MKSI 掌握從設備到化學配方的統包話語權。

DuPont ( DD )： 杜邦旗下的電子與工業部門，長期壟斷先進封裝所需的聚醯亞胺（ PI ）等高頻介電薄膜材料，以及全球市佔第一的 CMP 研磨墊（ Pad ）。它是確保 2.5D / 3D 封裝層間絕緣與平坦化的底層材料王者。

② 台股

台灣半導體產業的靈魂與無可取代的價值，在於能夠將歐美實驗室裡複雜且難以捉摸的先驅技術，以驚人的效率轉化為具備商業價值與極高良率的大規模量產能力。在 AI 基礎設施的全球大棋局中，台股最大的投資亮點不在於開創底層架構標準，而在於卓越的工程執行力、靈活的客製化能力以及緊密的產業聚落效應。

➤ 面板級封裝（ PLP ）系統整合 & 玻璃基板（ TGV ）高階設備

在 AI 算力晶片尺寸不斷膨脹的趨勢下，傳統的矽晶圓中介層（ Silicon Interposer ）已逼近光罩尺寸的物理極限，且製程成本昂貴。將封裝載體轉向大面積方形的面板（ Panel ）或玻璃基板，追求更高的面積利用率與更低的單位成本，是先進封裝未來數年最具有爆發潛力的技術轉折點。

而在這場材料與載體的革命中，台灣長期累積的 LCD 面板與高階 PCB 產業聚落優勢爆發。玻璃與大面積載板最棘手的物理難題在於「 極易破碎 」與「 嚴重翹曲（ Warpage ） 」。能夠提供精準自動化搬運、雷射穿孔，並解決大面積均勻度問題的本土設備商，正從過去的「 替代性供應商 」，上升為晶圓代工龍頭與國際 IDM 大廠不可或缺的「 共同研發夥伴 」，將迎來強烈的價值重估。

G2C+ 聯盟「 均華 ( 6640 ) & 志聖 ( 2467 ) & 均豪 ( 5443 ) 」： 在 PLP 產線中，均華掌握核心的晶粒挑揀與固晶（ Die Bonder ），志聖提供解決翹曲與應力釋放的高階熱處理（ Thermal Processing ），而均豪則補齊自動化搬運與光學檢測（ AOI ）。

它們聯手為晶圓代工廠與頂級 OSAT（ 委外封測代工廠 ）提供具備高度相容性的「 Turnkey Solution（ 一站式統包解決方案 ） 」，建立極高的設備導入與驗證壁壘。

鈦昇 ( 8027 )： 並非單純的設備或材料供應商，真正價值在於「 TGV 製程能力的關鍵解決方案 」。在玻璃基板導入先進封裝的過程中，穿孔品質直接決定後段互連可靠性與良率，而高深寬比、低缺陷的孔洞製作，是目前產業最難跨越的技術門檻之一。

鈦昇透過雷射改質結合濕式蝕刻的製程路徑，在孔洞形貌控制、側壁品質與裂紋抑制上具備明顯優勢，在打樣與早期驗證階段具備切入高階客戶的能力。但是，玻璃基板仍處於產業導入初期，競爭優勢更偏向「 製程參與權 」，而非已確立的定價權。

未來能否進一步轉化為穩定的議價能力，關鍵仍取決於兩點：一是玻璃基板是否大規模進入量產，二是製程是否成為客戶難以替代的標準路徑。

梭特 ( 6812 )： 多數投資人將梭特誤認為純粹的硬體設備商，但最核心的商業模式實際上是「 IP 授權與底層演算法 」。在 Chiplet 異質整合與未來的 Micro LED 巨量轉移中，如何在極短時間內對數以萬計的微小晶粒進行「 高精度挑揀（ Pick ）與精準固晶（ Place ） 」，並同時兼顧速度與良率，是決定商業化成敗的關鍵。

梭特透過將排片、路徑最佳化與視覺校正等演算法深度內嵌於設備系統中，使產品具備高度差異化與製程優勢。這種「 演算法 + 設備 」的整合模式，使毛利結構優於傳統設備廠，呈現出一定程度的「 類軟體化 」特性。

➤ 異質整合高階測試介面與微機電（ MEMS ）探針卡

在 Chiplet 與 3D 異質封裝的架構下，「 測試 」的戰略地位發生根本性反轉。過去，測試是封裝完成後的最後一道品管；現在，為了避免將昂貴的良品與瑕疵晶粒封裝在一起而導致毀滅性的沉沒成本，測試防線必須大幅前置到「 裸晶層級（ Known Good Die，KGD ） 」。

隨著 AI 晶片電晶體密度的極限微縮，晶片的引腳數量（ Pin Count ）噴發，且間距（ Pitch ）越來越窄。傳統的探針已無法應付這種物理極限，取而代之的是需要運用半導體光刻微縮技術來製造的「 微機電（ MEMS ）探針卡 」&「 高頻同軸測試座 」。

更核心的商業邏輯在於，這些與晶片發生物理接觸的高階測試介面是「 極高頻率的消耗品 」。隨著 AI 晶片測試時間拉長與高溫運作，探針的磨損率大幅提升，這為掌握核心製造技術的供應商創造穩定且高毛利的經常性現金流。

穎崴 ( 6515 )： 在高頻高速的同軸測試座（ Coaxial Socket ）具備全球頂尖競爭力，它更深層的護城河在於「 大功耗溫控技術 」。當最新世代的 AI GPU 功耗突破 1000W，在進行嚴苛的系統級測試（ SLT ）& 老化測試（ Burn-in ）時，如果沒有頂級的主動式溫控系統（ ATC ），晶片在測試台上會直接燒毀。

穎崴憑藉著「 高頻傳輸介面 + 極限液冷溫控 」的雙重壁壘，已綁定美系 GPU 與 ASIC 巨頭，享有難以撼動的議價權。

旺矽 ( 6223 )： 當晶片測試從封裝後移至晶圓端（ Wafer Sort ），旺矽掌握取代傳統懸臂式探針的垂直探針卡（ VPC ）與最高門檻的微機電（ MEMS ）探針卡量產能力。

MEMS 探針卡的本質，是用半導體無塵室的製程來「 長 」出探針，這建構極高的資本與技術進入障礙。隨著全球高效能運算與車用晶片對 KGD 測試需求的爆發，旺矽正處於產品平均單價（ ASP ）與市佔率狂飆的成長循環。

➤ 直接液冷（ DLC ）基礎設施 & 無漏液快拆（ UQD ）

在 AI 伺服器內部元件中，我們將大部分的目光鎖定在具有高轉換成本的「 直接液冷（ DLC ）生態系 」。當單一 AI 機櫃功耗強勢突破 100kW 大關，散熱已不再是單純的硬體組裝，而是確保算力穩定輸出的「 生命維持系統 」。

在這個生態系中，要求絕對防漏水的盲插快拆接頭（ UQD ）與負責精準分配水流的液冷分歧管（ Manifold ）是整套系統的命脈。只要在機房內發生微米級的漏液，將直接導致造價數千萬的 AI 伺服器瞬間短路甚至引發災難性停擺。

這種「 零容錯率 」的物理現實，使這些精密零組件對長期可靠度的要求極為苛刻；供應商一旦通過國際 GPU 巨頭與 CSP 的認證，將直接築起長達數年、後進者難以用價格戰攻破的高轉換成本。

台達電 ( 2308 )： 作為全球電源管理的絕對王者，台達電的護城河在於它不僅提供單一散熱零件，而是具備從電網端到晶片端（ Grid-to-Chip ）的系統級解決方案。透過將高壓電源管理、微電網架構與液冷冷卻液分配單元（ CDU ）深度綁定，台達電能最穩健地下全球雲端巨頭新建 AI 機房最核心的基礎設施總預算。

富世達 ( 6805 )： 憑藉過去在摺疊機領域累積的超精密鉸鏈機械加工與微米級公差控制底蘊，製造工藝正成為伺服器防漏水防線的關鍵，一旦產能放量並通過耐久認證，將享有極為陡峭的成長動能與排他性訂單。

奇鋐 ( 3017 ) & 雙鴻 ( 3324 )： 這兩大散熱巨頭早已跳脫傳統氣冷風扇的微小利潤。憑藉與 Nvidia 及各大 CSP 廠長年的共同開發經驗，它們在直接接觸 AI 晶片的水冷板（ Cold Plate ）內部微水道設計，以及控制機櫃水流的冷卻液分配單元（ CDU ）上，掌握極高的良率與全球領先的量產規模，是直接液冷滲透率飆升趨勢下，業績能見度最高的核心受惠者。

➤ 矽光子 & CPO 光學共封裝

當 AI 算力基礎設施面臨無法跨越的「 耗電牆 」&「 頻寬瓶頸 」時，將光學引擎與邏輯晶片直接封裝在一起的 CPO（共同封裝光學）成為了唯一的終極解藥。然而，即使底層的矽光子晶片設計與通訊協定掌握在歐美大廠手中，實體的 CPO 模組製造卻面臨著極端艱鉅的物理挑戰。

這不再是傳統光通訊廠的層級，而是半導體級別的精密工程。如何在 AI 晶片極高溫的運作環境下，克服嚴重的熱應力與材質膨脹係數差異，將比頭髮還細的高密度光纖陣列（ Fiber Array ）與奈米級的矽光子晶片進行「 次微米無縫對位 」，且將光訊號衰減降至最低，是整個矽光子革命中最難跨越的製造瓶頸。

未來，能提供從光電異質晶粒整合、精密耦合對位一路到系統級測試的台灣代工生態系，將成為全球算力光學化進程中，具備絕對定價權的產能節點。

台積電 ( 2330 ) & 日月光 ( 3711 )： 這兩大巨頭的價值，在於它們掌握將電子晶片（ EIC ）與光子晶片（ PIC ）進行終極 2.5D / 3D 整合的技術。台積電透過專屬的 COUPE（ 緊湊型通用光子引擎 ）平台，直接從晶圓層級定義光電整合的物理標準；而日月光則透過 VIPack 平台，掌握系統級封裝的最後一哩路。它們不僅是代工廠，更是制定全球 CPO 實體量產規格的王者。

上詮（ 3363 ）： 並未落入傳統熱插拔光模組的價格競爭，核心價值來自於高良率門檻的光纖陣列單元（ FAU ）與難度極高的被動對位封裝技術。

在 CPO 架構中，FAU 承擔光纖與矽光子晶片之間的精密接合，並直接影響插入損耗與訊號品質，是光電整合的關鍵元件。

上詮憑藉長期累積的製程能力與良率控制，成為極少數能與晶圓代工龍頭在 COUPE 平台上深度協作研發的實體接合夥伴。這種建立在製程能力與客戶認證上的進入門檻，在 CPO 供應鏈中占據關鍵位置，但最終能否轉化為穩固的主導地位，仍取決於量產進程與產業滲透速度。

---
